При создании вакуумных систем — от лабораторных установок до промышленных камер — основным требованием к качеству является герметичность. Даже мельчайшие утечки воздуха способны свести на нет работу вакуумного оборудования, испортить результаты экспериментов, а в некоторых случаях — привести к дорогостоящим авариям. Именно поэтому при закупке оборудования нередко фигурирует требование о проверке герметичности с помощью гелиевых течеискателей. Эти специализированные приборы, с каталогом которых можно ознакомиться на сайте, способны выявлять утечки с точностью до микролитров в секунду, и они давно стали стандартом в таких отраслях, как машиностроение, микроэлектроника, медицина и аэрокосмическая промышленность.

Почему герметичность так важна?

Вакуумные системы — это не просто емкости, из которых откачан воздух. Это сложные конструкции, рассчитанные на работу при строго определенном уровне давления. Нарушение герметичности даже в одной точке может привести к:

• снижению эффективности процессов (например, осаждения тонких пленок или ионной обработки);

• потере вакуума и остановке оборудования;

• загрязнению чувствительных компонентов;

• риску попадания в систему конденсатов, влаги и прочих нежелательных веществ;

• сбоям в измерениях, что особенно критично в научных установках.

Чем выше требования к вакууму (особенно в диапазоне высокого и ультравысокого вакуума), тем строже предъявляются требования к герметичности, и, соответственно, тем более чувствительный метод поиска утечек необходим.

Что такое гелиевый течеискатель?

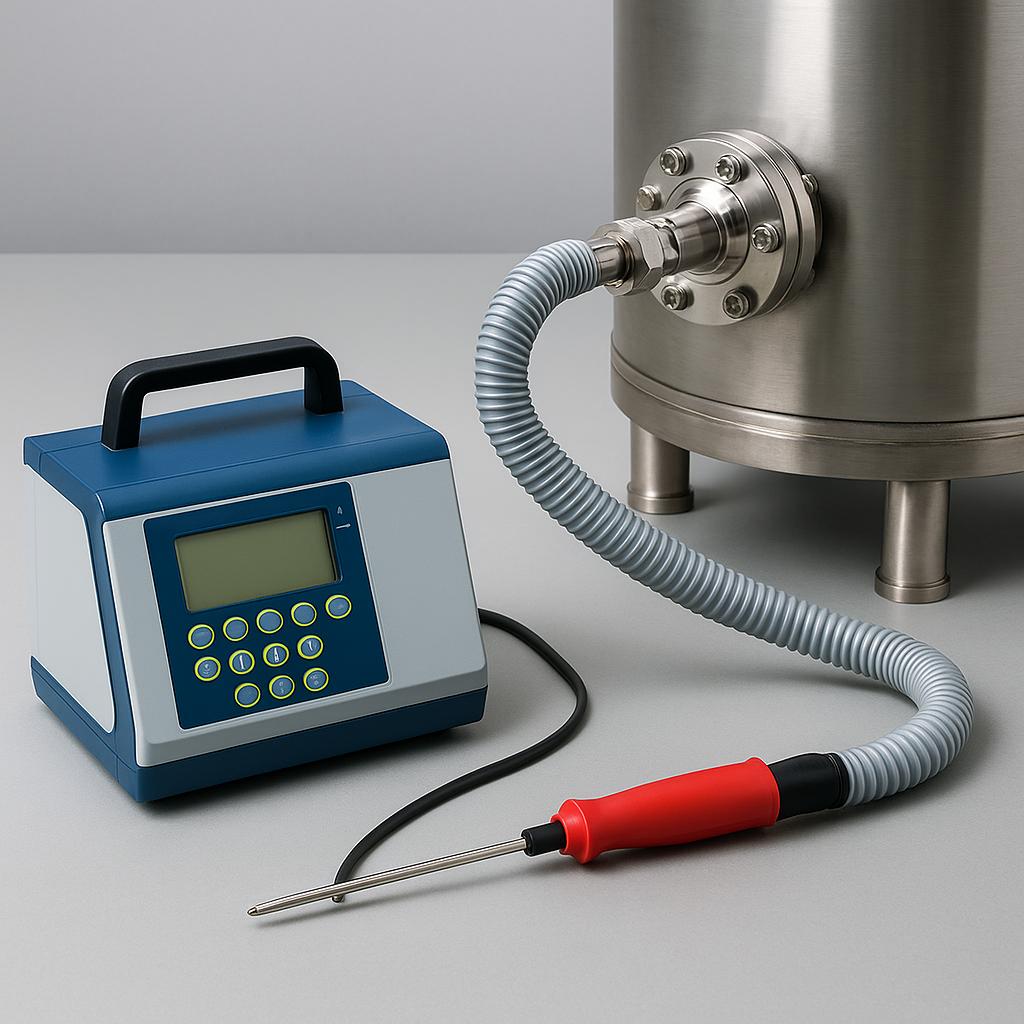

Гелиевый течеискатель — это прибор, предназначенный для обнаружения утечек газа с использованием гелия в качестве индикаторного вещества. Принцип его работы основан на следующем:

1. В проверяемую систему подают гелий снаружи (или наоборот — заполняют её изнутри).

2. Прибор фиксирует присутствие гелия в местах, где он не должен быть (например, в откачанном объёме или за пределами герметичного корпуса).

3. Даже микроскопические концентрации гелия — на уровне 10⁻¹² мбар∙л/с — становятся регистрируемыми благодаря высокой чувствительности детекторов.

Почему именно гелий?

Использование именно гелия обосновано рядом его физических и химических свойств:

• Малый размер атома — он проникает через мельчайшие отверстия, которые не пропускают другие газы.

• Химическая инертность — гелий не вступает в реакцию с материалами, не вызывает коррозии и не оставляет следов.

• Отсутствие в атмосфере — его содержание в воздухе крайне низкое (около 5 ppm), что снижает вероятность ложных срабатываний.

• Безопасность — гелий нетоксичен и не горюч, что делает его безопасным для работы даже в закрытых помещениях.

Виды течеискания с использованием гелия

Существует два основных метода применения гелиевого течеискателя:

1. Метод обдува (sniffing test)

Используется, когда изделие находится под избыточным давлением (гелий подаётся внутрь). Течеискатель в этом случае выступает в роли «обонятельного» устройства — его чувствительный датчик подносится к потенциальным местам утечки снаружи. Метод применим для уже собранных, но доступных участков оборудования.

Преимущества:

• можно применять к крупногабаритным или стационарным объектам;

• подходит для оперативных проверок.

Недостатки:

• менее точен по сравнению с методом вакуума;

• возможны ложные сигналы при наличии гелия в окружающем воздухе.

2. Метод вакуумного течеискания

Наиболее чувствительный способ. Испытуемое изделие или камера откачиваются до вакуума, а затем обдуваются гелием снаружи. При наличии утечки гелий проникает внутрь и регистрируется детектором.

Преимущества:

• высокая точность (до 10⁻¹² мбар∙л/с);

• позволяет проверять даже ультрагерметичные соединения.

Недостатки:

• требует полной откачки оборудования;

• сложнее в реализации и требует полной изоляции объекта.

Где гелиевые течеискатели незаменимы?

● Вакуумная техника

Любая промышленная вакуумная система, от камер нанесения покрытий до установок для ионного травления, должна проходить проверку герметичности. В этих случаях гелиевый течеискатель — не просто рекомендация, а обязательный этап ввода оборудования в эксплуатацию.

● Микроэлектроника

В производстве чипов и микросхем даже микроскопические утечки могут привести к браку. Гелиевые течеискатели используются на этапе герметизации корпусов, вакуумных резонаторов, MEMS-устройств.

● Автомобильная промышленность

Современные авто всё чаще используют вакуумные и герметичные системы: кондиционеры, аккумуляторы для электромобилей, топливные контуры. Все они требуют точной проверки на утечки.

● Медицина и фармацевтика

Гелиевые течеискатели применяются при проверке герметичности контейнеров для лекарств, ампул, шприцев, а также систем хранения медицинских газов.

● Космос и аэрокосмическая техника

Требования к герметичности здесь одни из самых высоких. Проверке подлежат корпуса спутников, модулей, скафандров, баков и трубопроводов. Гелиевое течеискание используется и на стадии испытаний, и при сборке на орбитальных станциях.

Стандарты и требования

Во многих отраслях гелиевое течеискание закреплено нормативно:

• ISO 20485 — международный стандарт, описывающий процедуры гелиевого течеискания.

• ГОСТ Р 56508-2015 — российский стандарт, касающийся неразрушающего контроля герметичности.

• А также внутренние стандарты крупных предприятий и научных учреждений, регламентирующие допустимые уровни утечек.

Заключение

Использование гелиевых течеискателей в производстве вакуумного оборудования давно вышло за рамки узкой технической ниши. Это стало отраслевым стандартом, без которого невозможно обеспечить надёжность и долговечность сложных герметичных систем. В мире, где точность и безопасность играют ключевую роль, именно такие приборы становятся гарантом качества, способным выявить проблему до того, как она обернётся катастрофой.

Если вы связаны с проектированием, производством или эксплуатацией вакуумных систем, понимание принципов работы гелиевых течеискателей и знание их применимости — не просто полезная информация, а основа профессиональной компетенции.
