Современные системы вентиляции стремятся не просто к обмену воздуха, но и к энергоэффективности, комфорту и полному контролю над микроклиматом. Центральным элементом таких интеллектуальных систем часто являются приточно-вытяжные установки (ПВУ). Это компактные, но многофункциональные агрегаты, которые комплексно решают задачу: они одновременно подают в помещение подготовленный уличный воздух и удаляют из него отработанный. Ключевое преимущество таких установок — возможность организации рекуперации тепла, что позволяет существенно экономить энергию на подогрев приточного воздуха зимой и на его охлаждение летом.

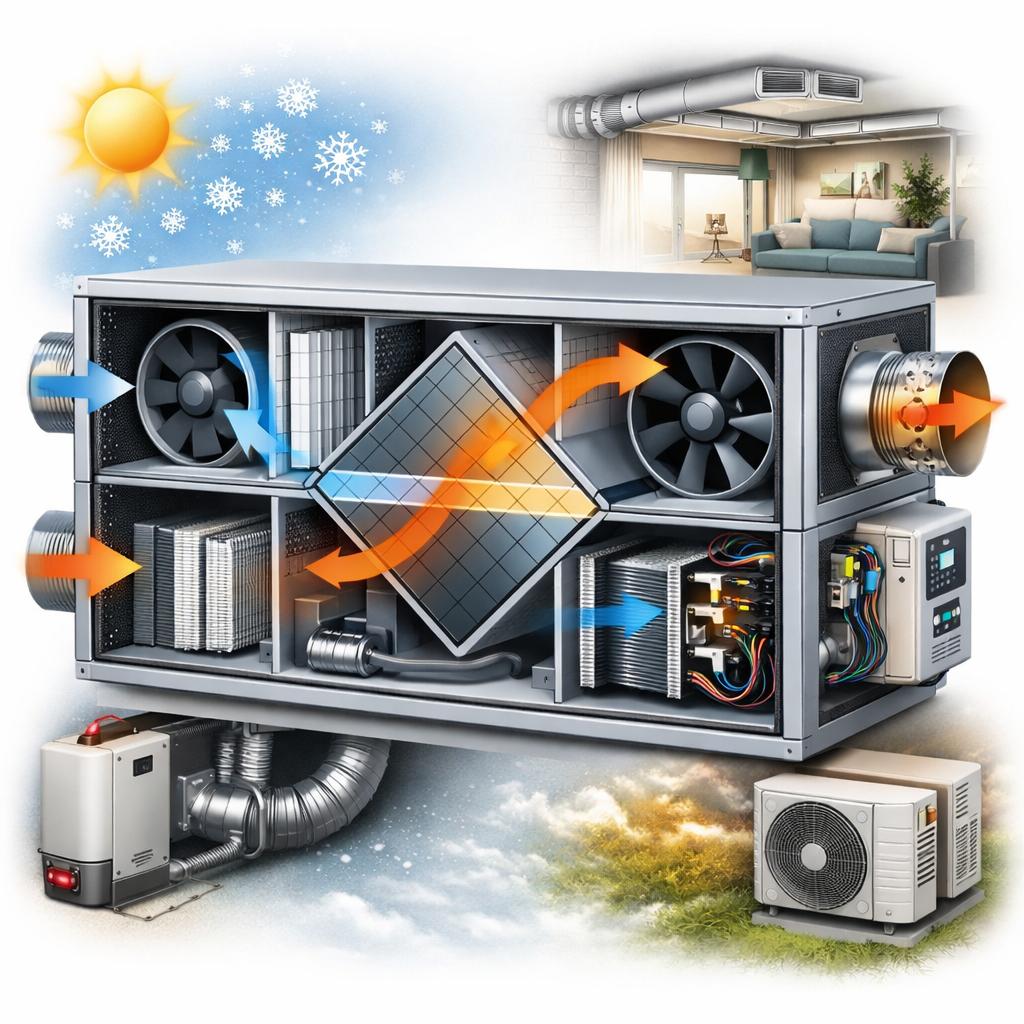

Конструктивно стандартная приточно-вытяжная установка представляет собой моноблочный металлический корпус с тепло- и шумоизоляцией, внутри которого в определенной последовательности смонтированы все необходимые функциональные секции. Каждый модуль отвечает за свою стадию обработки воздушного потока.

Основные модули и устройство приточно-вытяжной установки

1. Воздухозаборные решетки и клапаны. Через них уличный воздух попадает в приточный канал, а удаляемый — выбрасывается наружу. Приточный клапан часто имеет электропривод и может перекрывать поток при остановке установки для защиты от промерзания. Вытяжной клапан предотвращает опрокидывание тяги.
2. Фильтры. Установка обычно содержит два комплекта фильтров: на приточном и вытяжном канале. Приточные фильтры защищают теплообменники и внутренние компоненты установки, а также подаваемый воздух от пыли, пуха и аллергенов. Вытяжные фильтры защищают каналы и рекуператор от загрязнения изнутри помещения.
3. Рекуператор (теплообменник). Это «сердце» энергоэффективной установки. В нем встречаются, но не смешиваются, два противоположных воздушных потока: холодный приточный с улицы и теплый удаляемый из помещения. Через стенки теплообменника происходит передача тепловой энергии. Основные типы рекуператоров: перекрестно-точные (пластинчатые), роторные (вращающиеся) и рекуператоры с промежуточным теплоносителем. Их эффективность может достигать 80-90%.
4. Вентиляторы. Установка оснащена двумя независимыми, сбалансированными друг с другом вентиляторами: приточным и вытяжным. Они создают необходимое давление в сети воздуховодов и обеспечивают расчетный расход воздуха. Современные ПВУ часто используют энергоэффективные ЕС-двигатели с регулируемой скоростью вращения.
5. Нагреватель (калорифер). Обеспечивает дополнительный подогрев приточного воздуха после рекуператора в сильные морозы, когда мощности рекуперации недостаточно. Может быть электрическим или водяным (подключаемым к системе центрального отопления или отдельному котлу).
6. Охладитель. Для кондиционирования воздуха в состав ПВУ может быть интегрирован охлаждающий теплообменник — фреоновый (испаритель от внешнего компрессорно-конденсаторного блока) или водяной (чиллер).
7. Шумоглушители. Устанавливаются до и/или после вентиляторов для гашения аэродинамического шума от их работы и предотвращения распространения звука по воздуховодам в обслуживаемые помещения.
8. Система автоматики и управления. Электронный контроллер — «мозг» установки. Он регулирует скорость вентиляторов, управляет клапанами, защищает калорифер от замерзания, контролирует состояние фильтров (по перепаду давления) и позволяет задавать желаемые параметры. Управление может осуществляться с встроенной панели, дистанционного пульта или через компьютерную сеть здания.

Принцип работы установки цикличен: два параллельных потока воздуха, проходя через фильтры, попадают в рекуператор, где происходит теплообмен. Далее вытяжной воздух выбрасывается наружу, а приточный — при необходимости догревается или охлаждается калорифером/охладителем и с заданной температурой и скоростью нагнетается вентилятором в помещения по системе воздуховодов.

Таким образом, приточно-вытяжная установка представляет собой законченную фабрику по обработке воздуха, обеспечивающую комфорт и значительную экономию ресурсов.

Чтобы сделать оптимальный выбор среди множества моделей и конфигураций, важно детально изучить их технические характеристики и принципы подбора, которые наглядно демонстрируют возможности оборудования — это можно посмотреть в технической документации и проектных решениях для различных типов объектов.
