Камера смартфона почти никогда не остается полностью неподвижной. Даже при аккуратной съемке руки совершают небольшие движения, связанные с дыханием, нажатием на экран и удержанием корпуса. При хорошем освещении камера использует короткую выдержку, и такие колебания могут остаться незаметными. В сумерках, помещении или ночью затвору требуется больше времени для накопления света, из-за чего движение устройства повышает риск появления смазанных деталей.
Для компенсации колебаний в камерах Apple iPhone применяется оптическая стабилизация изображения. Система физически перемещает один из элементов камеры в направлении, противоположном движению смартфона. В зависимости от модели корректироваться может объектив, светочувствительная матрица или отдельные компоненты телеобъектива. Apple указывает, что OIS помогает сохранять резкость фотографий при случайном движении камеры. В современных моделях также используется стабилизация со сдвигом сенсора, при которой перемещается не оптический блок, а сама матрица.
Почему движение камеры приводит к смазыванию
Фотография создается не мгновенно. После открытия электронного затвора свет в течение определенного времени попадает на матрицу. Если положение камеры за этот промежуток меняется, изображение объекта смещается относительно пикселей сенсора.
При короткой выдержке смещение оказывается минимальным. При длинной выдержке одна и та же точка сцены успевает отобразиться на нескольких соседних участках матрицы. Вместо четкой границы возникает размытая линия.
Особенно заметны колебания в нескольких ситуациях:
- съемка при слабом освещении;
- фотографирование с увеличением;
- запись видео во время ходьбы;
- удержание смартфона одной рукой;
- съемка мелких объектов с близкого расстояния;
- использование высокой детализации, при которой небольшое смазывание легче заметить.
Чем уже угол обзора камеры, тем сильнее видимое влияние дрожания. Небольшой поворот смартфона почти не ощущается на сверхширокоугольном кадре, но может заметно сместить изображение при использовании телеобъектива.
Из каких частей состоит система стабилизации
Оптическая стабилизация не представляет собой отдельную деталь, работающую независимо от камеры. Это комплекс из датчиков движения, подвижного механизма, магнитных приводов, системы управления и программных алгоритмов.
Датчики движения
iPhone постоянно получает информацию от гироскопа и акселерометра. Гироскоп определяет угловое движение корпуса: наклон, поворот и вращение вокруг разных осей. Акселерометр регистрирует изменение скорости и направления перемещения.
Для стабилизации особенно важны данные гироскопа. Они позволяют определить:
- в какую сторону отклонился смартфон;
- насколько быстро произошло движение;
- какую амплитуду имеет колебание;
- какое компенсирующее перемещение требуется камере.
Измерения выполняются многократно в течение короткого промежутка времени. Система должна обнаружить движение и отреагировать до того, как оно успеет заметно повлиять на кадр.
Подвижный элемент камеры
В классической системе OIS подвижной частью выступает группа линз. Если корпус отклоняется вправо, оптический модуль сдвигается так, чтобы изображение продолжало проецироваться примерно на тот же участок матрицы.
В системе sensor-shift перемещается светочувствительный сенсор. Объектив остается в относительно фиксированном положении, а матрица следует за изображением. Apple описывает такую конструкцию как стабилизацию сенсора вместо линзы. Она применялась в камерах iPhone 13 Pro и других поколений, а в актуальных моделях продолжает использоваться в основных модулях.
Электромагнитные приводы
Подвижный компонент нельзя перемещать обычным механическим мотором: такой механизм был бы слишком медленным и крупным. В камерах используются компактные электромагнитные приводы. Изменение тока в катушках создает магнитное поле, которое сдвигает линзу или сенсор на очень небольшое расстояние.
Перемещение измеряется долями миллиметра, но его достаточно для компенсации мелкого дрожания. Привод способен быстро менять направление, поскольку движение рук редко бывает равномерным.
Контроллер и алгоритмы
Данные датчиков сами по себе не стабилизируют изображение. Контроллер камеры рассчитывает необходимое положение подвижного элемента, учитывая направление движения, выбранную камеру, фокусное расстояние и параметры экспозиции.
Управление происходит по замкнутому циклу:
- датчики фиксируют движение;
- процессор рассчитывает величину коррекции;
- привод перемещает линзу или матрицу;
- система проверяет достигнутое положение;
- команда корректируется при сохранении колебания.
Такой цикл повторяется во время съемки. Камера не пытается удержать модуль абсолютно неподвижным относительно корпуса. Ее задача состоит в том, чтобы сохранить проекцию сцены в нужной области сенсора.

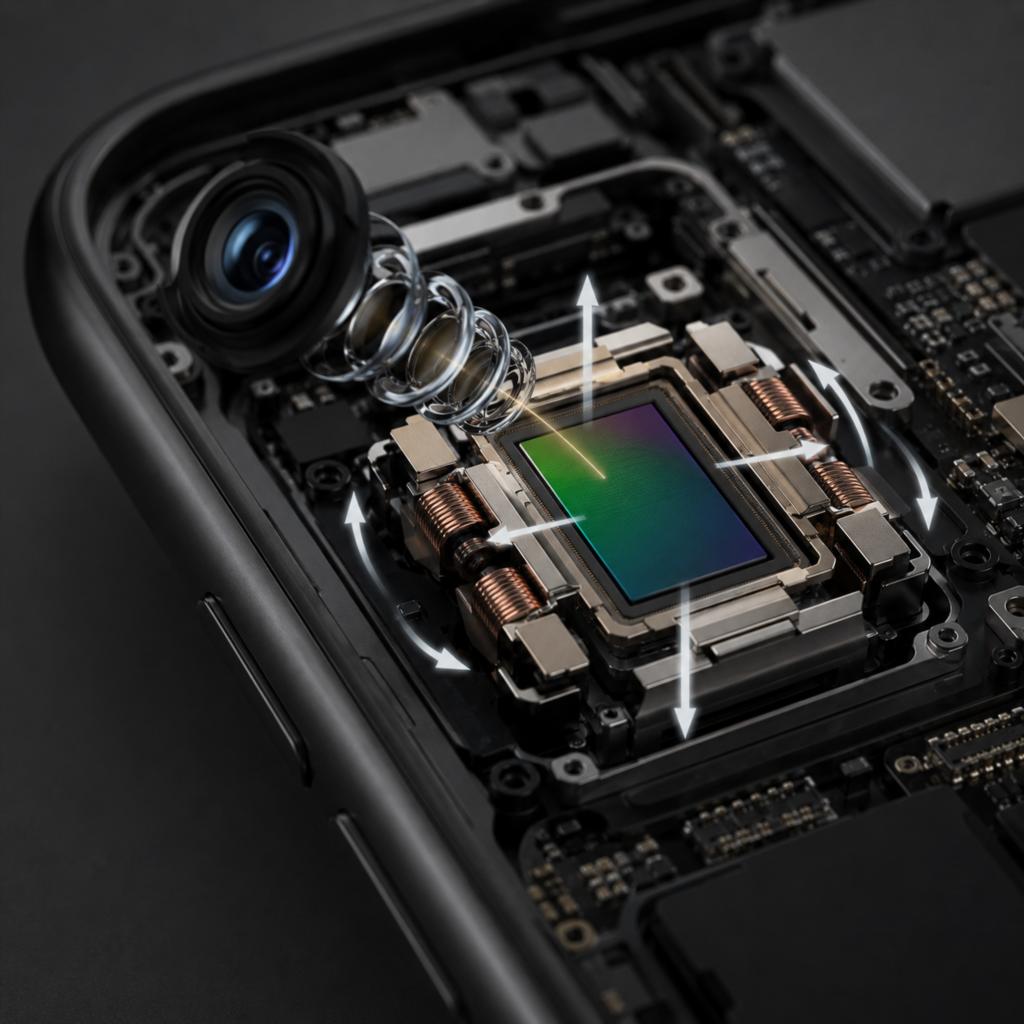

Как работает стабилизация со сдвигом матрицы
В матричной системе сенсор установлен на миниатюрной подвижной платформе. Она может смещаться относительно оптической оси и компенсировать угловые колебания корпуса.
Когда пользователь слегка наклоняет iPhone вверх, изображение внутри камеры начинает перемещаться вниз. Система сдвигает матрицу в соответствующую сторону, чтобы свет от объекта продолжал попадать примерно на те же пиксели. При движении в обратном направлении сенсор изменяет положение почти без заметной задержки.
У такого подхода есть несколько особенностей.
Подвижная матрица имеет небольшую массу, что позволяет быстро реагировать на мелкие колебания. Стабилизируется изображение, уже сформированное оптикой, а не отдельная линза внутри объектива. Конструкция также дает инженерам возможность точнее согласовать работу стабилизатора с автофокусом и вычислительной обработкой.
В основных камерах iPhone 15 и iPhone 16 Apple указывает sensor-shift OIS. В версиях Pro применяется система второго поколения, а в телеобъективах отдельных моделей используется трехмерная стабилизация со сдвигом сенсора, совмещенная с автофокусом.
Чем стабилизация объектива отличается от стабилизации матрицы
Обе технологии решают одну задачу, но используют разные подвижные элементы.
Перемещение линз
При объективной OIS внутри камеры сдвигается оптическая группа. Она изменяет направление светового потока так, чтобы изображение оставалось на нужном участке сенсора.
Преимуществом такой схемы считается возможность адаптировать механизм под конкретную оптику. Она давно используется в фотоаппаратах, видеокамерах и смартфонах. Ограничения связаны с размерами линз, их массой и доступным пространством внутри модуля.
Перемещение сенсора
При sensor-shift OIS корректируется положение матрицы. Световой поток после прохождения через линзы не перенаправляется отдельной стабилизирующей группой. Вместо этого сенсор подстраивается под его смещение.
Различия между технологиями не означают, что одна схема всегда дает резкий кадр, а другая работает хуже. Результат зависит от диапазона компенсации, скорости приводов, точности датчиков, характеристик камеры и алгоритмов обработки.
Что означает трехмерная стабилизация
Обычная оптическая стабилизация чаще всего компенсирует наклоны смартфона вверх-вниз и вправо-влево. Для основной камеры этого достаточно во многих сценариях. Телеобъектив значительно сильнее увеличивает видимое дрожание, а его внутренняя конструкция может требовать более сложного управления.
В телеобъективах некоторых моделей iPhone Pro применяется 3D sensor-shift OIS. Apple указывает такую систему для телеобъективов iPhone 16 Pro и iPhone 17 Pro. В ней стабилизация объединена с механизмом автофокусировки и учитывает перемещения в нескольких направлениях.
Подобная схема особенно важна при увеличении. Чем больше эквивалентное фокусное расстояние, тем заметнее в кадре даже слабый поворот корпуса. Механизм должен компенсировать не только дрожание рук, но и микроскопические отклонения, возникающие при нажатии на кнопку съемки.
Как OIS помогает при фотографировании
Главная задача оптической стабилизации в фотографии — увеличить вероятность получения резкого кадра без чрезмерного повышения светочувствительности.
При слабом освещении камера может выбрать более длинную выдержку. Это позволяет собрать больше света и уменьшить потребность в высоком ISO. Высокая светочувствительность способна усиливать цифровой шум и снижать детализацию. Стабилизатор частично компенсирует движение смартфона, за счет чего система получает больше свободы при подборе экспозиции.
OIS особенно полезна при съемке:
- неподвижных предметов в сумерках;
- интерьеров без яркого освещения;
- городских сцен вечером;
- кадров с телеобъективом;
- фотографий с выдержкой, которую трудно удержать руками.
Оптическая стабилизация не останавливает движение самого объекта. Если человек быстро повернул голову, автомобиль проехал перед камерой или животное сдвинулось во время экспозиции, его изображение может остаться размытым. Система компенсирует движение камеры, а не движение сцены.
Как стабилизация работает при записи видео
Во время видеосъемки камера должна корректировать положение изображения непрерывно. Одиночный кадр может выдержать небольшое смещение, но последовательность таких кадров воспринимается как дрожание.
Оптический механизм сглаживает высокочастотные колебания: мелкую дрожь рук, вибрацию при удержании смартфона и небольшие толчки. Этого недостаточно для полной компенсации шагов, сильных поворотов или бега. Здесь подключается электронная стабилизация.
Apple отдельно указывает sensor-shift OIS для видео, кинематографическую стабилизацию и режим Action. Это разные уровни обработки, которые могут использоваться совместно.
Оптическая стабилизация
Физически перемещает матрицу или элементы объектива. Коррекция происходит до формирования окончательного изображения, а для компенсации не требуется обязательно обрезать края кадра.
Электронная стабилизация
Анализирует последовательность кадров и выравнивает изображение программными средствами. Для создания запаса по краям камера обычно использует не всю площадь исходного кадра. При движении система смещает рабочую область внутри более широкого изображения.
Вычислительная стабилизация
Объединяет данные гироскопа, параметры камеры и анализ видеопотока. Алгоритмы различают дрожание, намеренный поворот и движение пользователя. Плавное панорамирование не должно полностью блокироваться, иначе камера будет сопротивляться осознанному изменению композиции.
Совместная работа нескольких методов дает более устойчивое видео, чем использование одного подвижного механизма.
Почему стабилизатор не может убрать любое движение
Диапазон перемещения линзы и сенсора ограничен размерами камеры. Если смартфон резко дернуть, подвижный элемент достигнет края доступной зоны и не сможет продолжить компенсацию.
Система лучше справляется с мелкими и быстрыми колебаниями, чем с сильными перемещениями корпуса. Наклон на небольшую долю градуса можно компенсировать почти незаметно. Широкий взмах рукой, прыжок или удар требуют программного выравнивания либо внешнего стабилизатора.
На результат также влияют:
- освещенность сцены;
- длительность выдержки;
- выбранная камера;
- степень увеличения;
- скорость движения смартфона;
- расстояние до объекта;
- частота кадров видео;
- доступная область для электронной обрезки.
При недостатке света режим усиленной видеостабилизации может работать менее эффективно. Короткая выдержка требует больше света, а программному выравниванию нужны кадры с достаточно четкими деталями.
Как стабилизация связана с автофокусом
Стабилизатор и автофокус управляют разными параметрами, но механически находятся внутри одного компактного камерного блока. Стабилизация удерживает изображение относительно матрицы, а автофокус меняет положение оптических элементов для получения резкости на выбранном расстоянии.
В современных модулях обе системы должны учитывать действия друг друга. Перемещение линзы при фокусировке способно слегка изменить направление светового потока. Движение сенсора для стабилизации влияет на положение изображения. Контроллер согласует команды, чтобы фокус не нарушался во время компенсации колебаний.
Apple также применяет автофокус с обратной связью. Такая система контролирует реальное положение подвижного элемента и помогает сопротивляться воздействию гравитации и вибрации при съемке фотографий, видео и панорам.
Почему магниты и вибрация могут мешать работе камеры
Внутри стабилизатора используются магниты и датчики положения. Сильное внешнее магнитное поле способно повлиять на точность измерений или ограничить движение механизма. По этой причине Apple предупреждает, что магнитные аксессуары, размещенные рядом с камерой, могут временно ухудшить работу OIS и автофокуса с обратной связью.
Опасность представляет и длительная высокоамплитудная вибрация. Система рассчитана на компенсацию обычного дрожания рук, а не на постоянные резкие колебания от мощного двигателя. Apple отмечает риск ухудшения работы камеры при длительном воздействии вибраций, характерных для некоторых мотоциклов.
Повреждение не всегда проявляется полной неработоспособностью камеры. Возможны более мягкие признаки:
- дрожание изображения в видоискателе;
- плавающий фокус;
- необычный гул или щелчки камеры;
- периодическое размытие кадров;
- заметная вибрация изображения без движения смартфона;
- трудности с фокусировкой на удаленных объектах.
Единичный тихий звук при запуске камеры не обязательно указывает на неисправность. Подвижные компоненты могут занимать рабочее положение при активации модуля.
Почему камера иногда переключается на другой модуль
При сильной тряске, близком расположении объекта или недостатке света iPhone может использовать другую камеру либо формировать увеличенное изображение на основе основного сенсора. Причина связана не только со стабилизацией. У разных модулей отличаются светосила, минимальная дистанция фокусировки, размер сенсора и способность работать в темноте.
Телеобъектив сильнее чувствителен к дрожанию и обычно получает меньше света, чем основная камера. В сложной сцене система может выбрать модуль, позволяющий получить более устойчивый и детализированный результат, даже если пользователь установил увеличение.
Такое переключение относится к общей логике вычислительной камеры. Оптическая стабилизация остается важной частью процесса, но окончательный снимок создается совместной работой сенсора, оптики, процессора обработки изображения и программных алгоритмов.
Можно ли увидеть работу OIS
При обычной съемке перемещение матрицы или линзы незаметно. Амплитуда слишком мала, а механизм расположен внутри закрытого модуля.
Косвенно работу стабилизации можно заметить при сравнении кадров, снятых с рук в помещении или вечером. Стабилизированная камера чаще сохраняет четкость неподвижных деталей. Во время видео мелкая дрожь выглядит слабее, хотя шаги и крупные движения могут оставаться заметными.
Намеренно трясти смартфон для проверки не следует. Такой тест не показывает точность системы и создает нагрузку, не характерную для нормальной съемки.
Как получить более устойчивый кадр
Даже развитая система OIS не заменяет аккуратное удержание камеры. Чем меньше движение должен компенсировать механизм, тем больше запас остается для случайных колебаний.
При съемке полезно:
- держать iPhone двумя руками;
- прижимать локти ближе к корпусу;
- плавно нажимать кнопку затвора;
- не использовать чрезмерное цифровое увеличение;
- опираться на неподвижную поверхность при слабом освещении;
- начинать движение камеры до запуска фрагмента, если требуется плавная панорама;
- выбирать режим усиленной стабилизации для съемки в движении;
- не закрывать модуль камеры аксессуарами с крупными магнитными элементами.
Для ночного кадра важно сохранять положение смартфона немного дольше, чем занимает само нажатие. Камера может объединять несколько изображений, и резкое опускание устройства сразу после спуска ухудшает результат.
Роль оптической стабилизации в камерной системе iPhone
OIS не является фильтром, который добавляется к готовому снимку. Она действует непосредственно во время прохождения света через камеру и формирования изображения на сенсоре. Механизм отслеживает движение корпуса, рассчитывает поправку и физически перемещает элемент камеры.
В разных поколениях iPhone конструкция менялась от стабилизации отдельных линз к сдвигу сенсора и многомерному управлению телеобъективом. Одновременно развивались гироскопы, автофокус, электронное выравнивание и вычислительная фотография.
Качество кадра зависит не от одного стабилизатора. Светосила объектива, размер сенсора, выдержка, фокусировка и обработка изображения работают как единая система. Оптическая коррекция снижает влияние движения рук на исходные данные, а программные алгоритмы завершают обработку, сглаживают видеоряд и выбирают подходящие параметры съемки. Именно сочетание механики, датчиков и вычислений позволяет компактной камере iPhone получать резкие фотографии и устойчивое видео без штатива во многих повседневных ситуациях.
