На промышленной площадке подъёмный кран редко выбирают только по массе груза. Оборудование должно вписываться в планировку здания, перекрывать нужную рабочую зону, выдерживать заданную интенсивность эксплуатации и не мешать другим производственным процессам. Конструкция, подходящая для металлообрабатывающего цеха, может оказаться неудобной на открытом складе или участке сборки крупногабаритных изделий.
Перечень решений представленных у таких производителей как kran-tali.ru, показывает, что одинаковую задачу перемещения груза можно решать при помощи мостовых, козловых и консольных кранов, кран-балок, талей и вспомогательных металлоконструкций. Разница между ними заключается не только во внешнем устройстве. Каждый тип техники рассчитан на определённую геометрию рабочей зоны, способ установки и характер производственных операций.
Почему нельзя выбирать кран только по грузоподъёмности
Грузоподъёмность действительно относится к основным характеристикам, но сама по себе почти ничего не говорит о пригодности оборудования для конкретного объекта. Кран на пять тонн может обслуживать весь пролёт цеха, перемещаться только вдоль одной стены или работать на ограниченной площадке возле станка. Во всех случаях номинальная масса груза будет одинаковой, а возможности техники — совершенно разными.
При подборе учитывают несколько взаимосвязанных параметров:
- максимальную массу поднимаемых деталей, тары и оснастки;
- размеры груза и положение его центра тяжести;
- площадь, которую должен охватывать механизм;
- высоту подъёма и доступное пространство под перекрытием;
- состояние строительных конструкций;
- частоту включений и продолжительность рабочих циклов;
- условия эксплуатации внутри помещения или на улице;
- необходимость точного позиционирования;
- возможное изменение производственной линии в будущем.
Ошибка возникает, когда оборудование подбирают под одну текущую операцию, не рассматривая весь грузопоток. Например, кран способен поднять тяжёлую деталь со стеллажа, но не может перенести её к станку из-за недостаточной длины пролёта. В другом случае механизм перекрывает нужную площадь, однако крюку не хватает высоты для монтажа узла на оборудование.
Мостовой кран: максимальное покрытие площади цеха
Мостовой кран перемещается по путям, расположенным вдоль здания или установленной внутри него эстакады. По мосту движется грузовая тележка либо таль. Сочетание продольного движения крана и поперечного перемещения подъёмного механизма позволяет обслуживать почти всю прямоугольную площадь пролёта.
Такая конструкция применяется там, где грузы регулярно перемещаются между несколькими зонами: складом заготовок, производственными станками, местом сборки и участком отгрузки. Кран не привязан к отдельной точке и может участвовать в разных операциях в течение одной смены.
Где мостовая конструкция особенно удобна
Мостовые краны подходят для металлургических, машиностроительных, ремонтных и складских объектов. Их используют при перемещении листового металла, пресс-форм, двигателей, станочных узлов, железобетонных изделий и других тяжёлых грузов.
Основное преимущество заключается в широком охвате рабочей зоны. Напольное пространство остаётся свободным от опор самого крана, что упрощает движение погрузчиков, размещение оборудования и организацию проходов.
Однако такая система предъявляет повышенные требования к зданию. Нагрузки передаются на подкрановые балки, колонны или отдельную эстакаду. Если существующие конструкции не рассчитаны на подобное воздействие, потребуется усиление либо строительство самостоятельной опорной системы.
Необходимо учитывать и пространство под кровлей. Мост, тележка, таль и крюковая подвеска занимают часть высоты. В низком помещении полезная высота подъёма может оказаться заметно меньше ожидаемой.
Опорное и подвесное исполнение
Опорный мостовой кран движется по рельсам, уложенным на подкрановые балки. Такая схема применяется при значительных нагрузках и больших пролётах. Она требует прочных опор, зато позволяет создавать производительную систему для интенсивной работы.
Подвесная конструкция крепится к путям снизу. Её часто используют в сравнительно небольших цехах, мастерских и складских помещениях. Она может быть легче и компактнее, но возможность установки зависит от несущей способности перекрытий и конфигурации здания.
Выбор между этими вариантами нельзя сводить к цене. Значение имеют доступная высота, состояние каркаса, длина пролёта, масса груза и режим эксплуатации.
Козловой кран: работа без привязки к зданию
У козлового крана мост опирается на собственные стойки, образующие характерные порталы. Ходовые тележки перемещаются по рельсам, уложенным на уровне земли или площадки. Нагрузка передаётся не на стены и колонны здания, а на собственные опоры и подкрановый путь.
Такое устройство особенно востребовано на открытых складах, строительных базах, железнодорожных терминалах, площадках хранения металлопроката и предприятиях по выпуску железобетонных конструкций. Козловой кран может обслуживать участок, над которым нет капитального здания.
Когда собственные опоры становятся преимуществом
Козловая система полезна, если существующий цех не рассчитан на подкрановые нагрузки. Иногда устройство отдельного наземного пути оказывается проще, чем усиление колонн и монтаж эстакады внутри помещения.
Конструкция также подходит для работы с длинномерными и крупногабаритными изделиями. Она может перекрывать железнодорожные пути, зоны погрузки автомобилей, штабели труб, металлоконструкций или бетонных элементов.
Встречаются полукозловые краны, у которых одна сторона моста движется по наземному пути, а другая опирается на путь, закреплённый на строительной конструкции. Такое решение используют при ограниченном пространстве или необходимости разместить оборудование вдоль стены здания.
Ограничения открытой площадки
Эксплуатация на улице требует учитывать ветер, осадки, отрицательные температуры и загрязнение механизмов. Электрооборудование, приводы и кабельные системы должны соответствовать условиям окружающей среды. При сильном ветре крупная конструкция испытывает значительные боковые нагрузки, а груз может раскачиваться.
Подкрановый путь нуждается в стабильном основании. Просадка грунта, отклонение рельсов или изменение расстояния между ними нарушают нормальное движение крана и повышают нагрузку на металлоконструкцию.
Следует заранее продумать пересечение пути с автомобильными проездами и маршрутами персонала. Наземные рельсы могут создавать препятствия, которых нет у мостовой системы, расположенной над рабочей зоной.

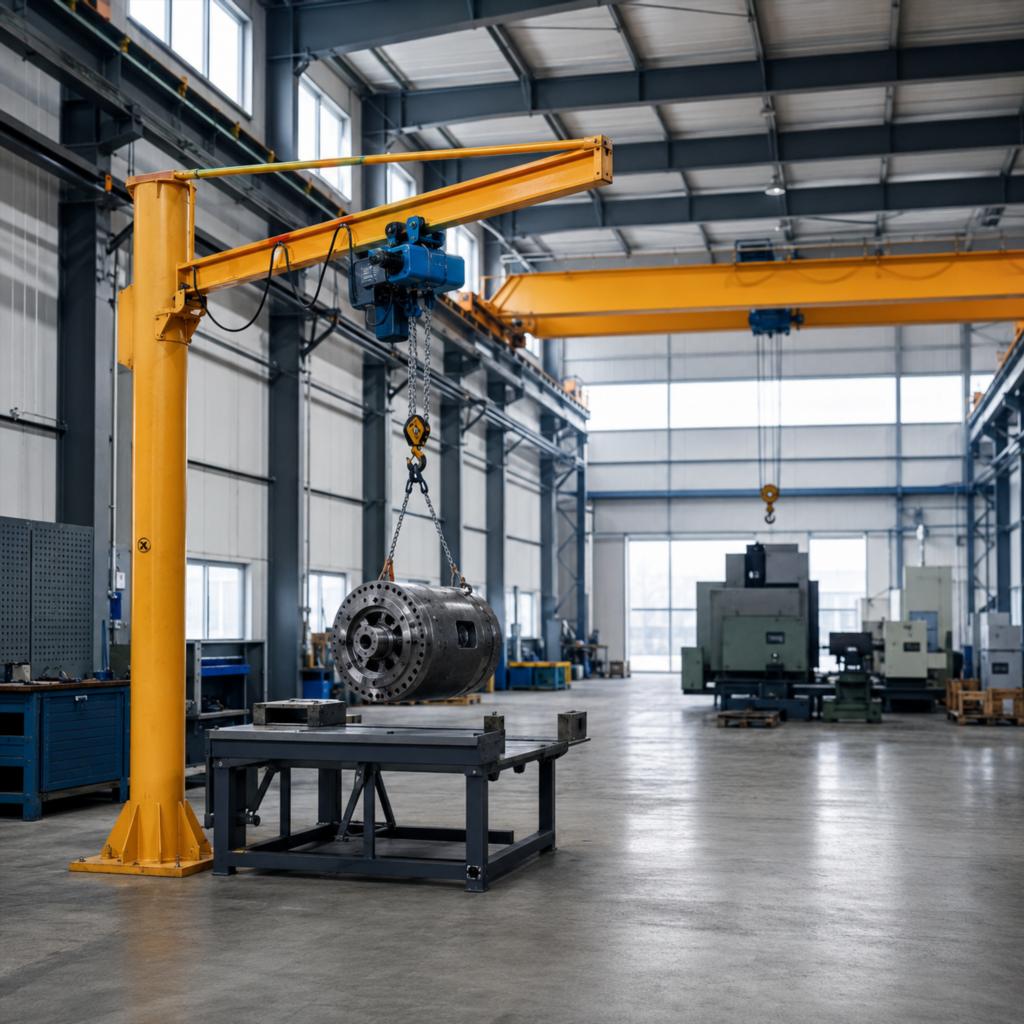

Консольный кран: обслуживание локального участка
Консольный кран состоит из вертикальной опоры либо настенного крепления и поворотной стрелы. По консоли может перемещаться таль, а сама стрела поворачивается в заданном секторе. Рабочая зона имеет форму круга или его части.
Такая конструкция не предназначена для обслуживания всего цеха. Её сильная сторона — работа на ограниченном участке, где груз регулярно поднимают и перемещают между несколькими близко расположенными точками.
Консольные краны устанавливают возле токарных и фрезерных станков, сборочных стендов, ремонтных постов, печей, технологических ванн и мест загрузки оборудования. Они помогают снять тяжёлую деталь с тележки, установить её в рабочую позицию и после обработки переместить дальше.
Напольная и настенная установка
Напольная колонна крепится к подготовленному фундаменту или усиленному основанию. Такая конструкция не зависит от стен здания, но занимает часть полезной площади. Вокруг опоры необходимо оставить пространство для поворота стрелы и безопасного движения груза.
Настенный кран закрепляется на колонне или другой несущей конструкции. Он не создаёт препятствий на полу, однако передаёт нагрузку на здание. Возможность установки определяется расчётом, а не внешней массивностью стены.
Существуют также передвижные консольные решения, но их мобильность ограничивается требованиями устойчивости. Чем больше масса груза и вылет стрелы, тем серьёзнее должны быть опоры или противовес.
Значение вылета стрелы
Для консольного крана особенно важен рабочий вылет. Чем дальше груз находится от оси поворота, тем больше изгибающий момент действует на стрелу и опору. Номинальная грузоподъёмность может зависеть от положения тали на консоли.
Нельзя выбирать длину стрелы с большим запасом без расчёта. Избыточный вылет увеличивает массу конструкции, требования к фундаменту и нагрузки на крепления. Слишком короткая консоль не позволит подвести крюк к нужной точке.
Геометрия рабочей зоны как основной критерий
Различия между тремя конструкциями проще всего увидеть по форме обслуживаемой площади.
Мостовой кран охватывает прямоугольный пролёт. Он подходит для движения грузов между удалёнными точками внутри цеха.
Козловой кран также обслуживает вытянутую прямоугольную площадку, но опирается на собственные стойки и может работать вне здания.
Консольная система действует в круговом секторе вокруг опоры. Она эффективна возле отдельного рабочего места, но не заменяет полноценный внутрицеховой транспорт.
На крупных предприятиях эти механизмы часто дополняют друг друга. Козловой кран разгружает металл на открытом складе, мостовой перемещает заготовки по цеху, а консольный обслуживает конкретный станок. Попытка заменить всю цепочку одним типом техники приводит либо к недостаточному охвату, либо к неоправданно сложной и дорогой конструкции.
Влияние здания и площадки на выбор
Перед подбором оборудования обследуют место будущей установки. Для действующего цеха важны состояние колонн, балок, ферм, перекрытий и фундаментов. Проектная документация не всегда отражает фактическую ситуацию: здание могло пережить реконструкции, локальные повреждения или изменение нагрузок.
Для мостового крана проверяют возможность устройства подкрановых путей и передачи горизонтальных и вертикальных усилий. Для настенного консольного механизма оценивают конструкцию, к которой планируется крепление. Для козлового оборудования исследуют основание под рельсы и устойчивость грунта.
Габариты помещения также ограничивают выбор. Нужно учитывать не только расстояние между стенами, но и выступающие колонны, вентиляционные каналы, светильники, трубопроводы и оборудование под потолком. Кран должен двигаться без столкновений, а груз — проходить по маршруту с безопасными зазорами.
Интенсивность работы и характер операций
Кран, который несколько раз за смену поднимает ремонтный узел, работает в иных условиях, чем механизм непрерывной производственной линии. Одинаковая грузоподъёмность не означает одинаковую долговечность приводов, тормозов, колёс, канатов и металлоконструкций.
При высокой интенсивности учитывают:
- количество рабочих циклов;
- продолжительность включения двигателей;
- частоту пусков и торможений;
- долю операций с максимальной нагрузкой;
- требуемую скорость перемещения;
- необходимость плавного разгона;
- точность установки груза.
Для эпизодических операций возле станка может быть достаточно консольного крана с ручной или электрической талью. Для регулярного движения тяжёлых изделий по цеху требуется мостовая система, рассчитанная на соответствующий режим. Открытая складская площадка с постоянной погрузкой транспорта обычно нуждается в производительном козловом оборудовании.
Почему важны размеры и форма груза
Масса не описывает поведение груза при подъёме. Длинная балка, лист металла и компактный станочный узел весом по три тонны требуют разных способов захвата и перемещения.
Длинномерное изделие может разворачиваться, задевать оборудование или выходить за границы прохода. Груз со смещённым центром тяжести наклоняется после отрыва от опоры. Гибкие элементы прогибаются, а листовые материалы могут деформироваться при неправильном расположении точек подвеса.
Кран выбирают вместе с грузозахватными приспособлениями. Иногда именно размеры траверсы, захвата или стропов определяют необходимую высоту подъёма. Если измерять только расстояние от пола до крюка, полезного пространства может не хватить для безопасного перемещения изделия.
Управление и видимость рабочей зоны
Способ управления зависит от размеров площадки, скорости операций и положения персонала. Подвесной пульт позволяет оператору находиться рядом с грузом, но кабель ограничивает его перемещение. Радиоуправление даёт возможность выбирать точку с лучшим обзором. Кабина применяется на крупных объектах и при интенсивной работе, однако требует организации безопасного доступа и полноценного обзора.
Для консольного крана оператор обычно находится рядом с обслуживаемым оборудованием. У мостовой системы маршрут может проходить через весь цех, где обзор частично перекрывают станки, стеллажи и колонны. На открытой площадке козловой кран работает в условиях движения автомобилей и другой техники.
Даже современное управление не устраняет необходимость правильно организовать рабочую зону. Маршруты грузов не должны проходить над постоянными рабочими местами, а персоналу необходимы понятные и безопасные пути перемещения.
Типичные ошибки при выборе конструкции
Распространённая ошибка — стремление взять оборудование с максимальными характеристиками на случай будущего расширения. Большой запас повышает стоимость крана, массу металлоконструкции, нагрузки на здание и расходы на монтаж. Резерв должен быть обоснован реальными планами развития производства.
Не менее рискован выбор по минимальной цене без оценки строительной части. Недорогой кран может потребовать сложного усиления колонн, нового фундамента или переноса инженерных коммуникаций. Совокупные расходы окажутся выше, чем при использовании другой конструкции.
К проблемам также приводят:
- расчёт только по самому тяжёлому грузу без анализа его размеров;
- игнорирование оснастки и высоты строповки;
- отсутствие проверки несущих конструкций;
- недооценка интенсивности эксплуатации;
- выбор слишком короткого или избыточного вылета;
- пересечение грузовых маршрутов с проходами;
- отсутствие места для обслуживания механизмов;
- невозможность расширить или изменить рабочую зону.
Как сопоставить три варианта
Мостовой кран выбирают, когда требуется регулярно перемещать грузы по значительной части цеха и строительные конструкции позволяют установить подкрановые пути или отдельную эстакаду.
Козловая конструкция подходит для открытой площадки, склада, терминала или объекта, где нагрузку нельзя передавать на существующее здание. Она требует собственного пути и достаточного пространства для опор.
Консольный кран оправдан возле конкретного станка, сборочного поста или технологической установки. Он обслуживает ограниченную зону и часто используется как дополнение к общей транспортной системе предприятия.
Окончательное решение формируется после анализа грузов, маршрутов, здания, режима эксплуатации и перспектив развития участка. Название конструкции само по себе не определяет её пригодность. Надёжная грузоподъёмная система начинается не с выбора модели, а с точного описания задачи, которую оборудование должно выполнять каждый день.
